Virtual Local Area Network atau VLAN adalah teknologi jaringan yang memungkinkan segmentasi jaringan komputer secara logis, meskipun perangkat-perangkat berada dalam jaringan fisik yang sama. Teknologi ini sangat bermanfaat dalam manajemen jaringan yang kompleks, terutama di lingkungan perusahaan, kampus, dan organisasi besar. Artikel ini akan membahas secara lengkap cara kerja VLAN, dengan fokus pada tahap awal dalam pengoperasian VLAN, agar mudah dipahami oleh pemula.

Apa Itu VLAN

VLAN (Virtual Local Area Network) adalah suatu metode untuk membagi satu jaringan fisik menjadi beberapa jaringan logis yang berbeda. Dengan menggunakan VLAN, administrator jaringan dapat mengelompokkan perangkat berdasarkan fungsi, departemen, atau kebutuhan keamanan, tanpa harus membangun infrastruktur jaringan yang terpisah secara fisik.

Contohnya, dalam satu gedung kantor, tim Keuangan dan tim IT bisa berada di jaringan VLAN yang berbeda, walaupun secara fisik mereka menggunakan kabel dan switch yang sama.

Manfaat Menggunakan VLAN

1. Meningkatkan Keamanan : Dengan memisahkan lalu lintas antar departemen, VLAN mengurangi risiko akses tidak sah.

2. Efisiensi Jaringan : Lalu lintas jaringan dapat dikelola dengan lebih baik, sehingga mengurangi broadcast dan meningkatkan performa.

3. Kemudahan Manajemen : Memudahkan konfigurasi dan manajemen jaringan tanpa perlu perubahan fisik.

4. Skalabilitas : Mempermudah pengembangan jaringan saat organisasi bertumbuh.

Cara Kerja VLAN Secara Umum

Secara teknis, VLAN bekerja dengan menambahkan tag VLAN ke dalam paket data. Tag ini digunakan oleh switch jaringan untuk mengarahkan lalu lintas ke port yang sesuai berdasarkan ID VLAN (VLAN ID). Switch yang mendukung VLAN akan membaca tag ini dan hanya meneruskan paket ke port yang termasuk dalam VLAN tersebut.

Jenis VLAN berdasarkan port :

Access VLAN : Port switch dikonfigurasi untuk satu VLAN tertentu.

Trunk VLAN : Port yang mengirimkan lalu lintas dari beberapa VLAN, biasanya digunakan antar switch atau ke router.

Tahap Awal dalam Pengoperasian VLAN

Bagi pemula, berikut ini adalah tahap awal dalam pengoperasian VLAN yang bisa Anda ikuti :

1. Memahami Topologi Jaringan

Langkah pertama adalah memahami topologi jaringan Anda, termasuk perangkat yang akan terhubung dan bagaimana mereka saling berinteraksi. Tentukan perangkat mana saja yang akan masuk dalam masing-masing VLAN.

2. Mengakses Switch yang Mendukung VLAN

Pastikan Anda menggunakan switch yang mendukung VLAN (biasanya switch Layer 2 atau Layer 3). Anda bisa menggunakan antarmuka CLI (Command Line Interface) atau GUI (Graphical User Interface) untuk mengakses pengaturannya.

3. Menentukan dan Menyusun VLAN ID

Tentukan berapa banyak VLAN yang dibutuhkan dan buat daftar VLAN ID serta deskripsi penggunaannya. Misalnya : VLAN 10 : Departemen HR, VLAN 20 : Departemen IT, VLAN 30 : Departemen Keuangan

4. Mengkonfigurasi VLAN di Switch

Masuk ke mode konfigurasi switch dan buat VLAN ID. Contoh perintah pada Cisco Switch :

Switch> enable
Switch# configure terminal
Switch(config)# vlan 10
Switch(config-vlan)# name HR
Switch(config-vlan)# exit

Lakukan hal yang sama untuk VLAN lainnya.

5. Mengatur Port ke VLAN Tertentu

Setelah VLAN dibuat, tetapkan port pada switch ke VLAN sesuai fungsinya. Contoh :

Switch(config)# interface fastethernet 0/1
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 10

6. Mengatur Port Trunk (Jika Dibutuhkan)

Jika ada beberapa switch yang saling terhubung dan akan berbagi VLAN, Anda perlu mengatur port trunk :

Switch(config)# interface fastethernet 0/24
Switch(config-if)# switchport trunk encapsulation dot1q
Switch(config-if)# switchport mode trunk

7. Verifikasi Konfigurasi

Gunakan perintah show vlan brief atau show running-config untuk memeriksa apakah konfigurasi sudah benar.

Studi Kasus Sederhana

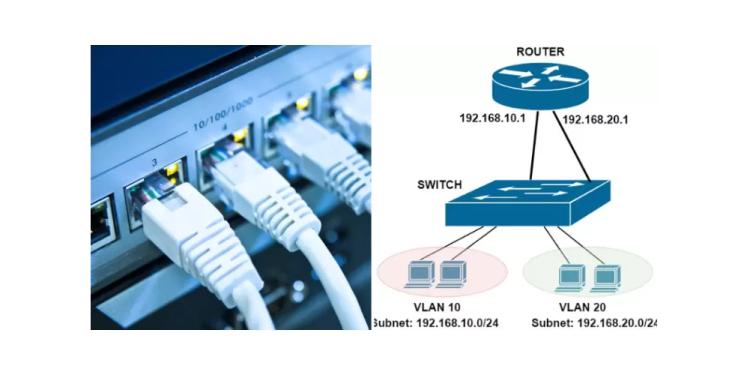

Misalnya, sebuah sekolah memiliki tiga departemen utama: Akademik, Keuangan, dan Administrasi. Dengan menggunakan VLAN : Departemen Akademik dikelompokkan dalam VLAN 10. Keuangan di VLAN 20. Administrasi di VLAN 30.

Meskipun mereka terhubung ke switch yang sama, komunikasi antar departemen hanya bisa terjadi jika diizinkan secara eksplisit oleh router atau Layer 3 switch. Hal ini meningkatkan keamanan dan membatasi akses antar divisi.

Potensi Masalah dan Solusinya

1. Salah VLAN ID : Salah memasukkan VLAN ID bisa menyebabkan perangkat tidak bisa terhubung ke jaringan. Solusinya: periksa ulang VLAN assignment.

2. Port Trunk Tidak Diatur : Jika antar switch tidak dikonfigurasi sebagai trunk, VLAN tidak akan berjalan di antaranya.

3. Perangkat Tidak Mendukung VLAN : Gunakan perangkat jaringan yang mendukung 802.1Q tagging.

VLAN adalah solusi efektif untuk mengelola jaringan agar lebih terstruktur, aman, dan efisien. Dengan memahami tahap awal dalam pengoperasian VLAN, pemula dapat mulai mengimplementasikan VLAN di jaringan skala kecil maupun menengah. Penggunaan VLAN juga merupakan langkah awal menuju arsitektur jaringan yang lebih kompleks dan profesional.

Bagi siapa pun yang ingin memperkuat keamanan, kinerja, dan manajemen jaringan, memahami cara kerja VLAN adalah keharusan di era digital saat ini.
